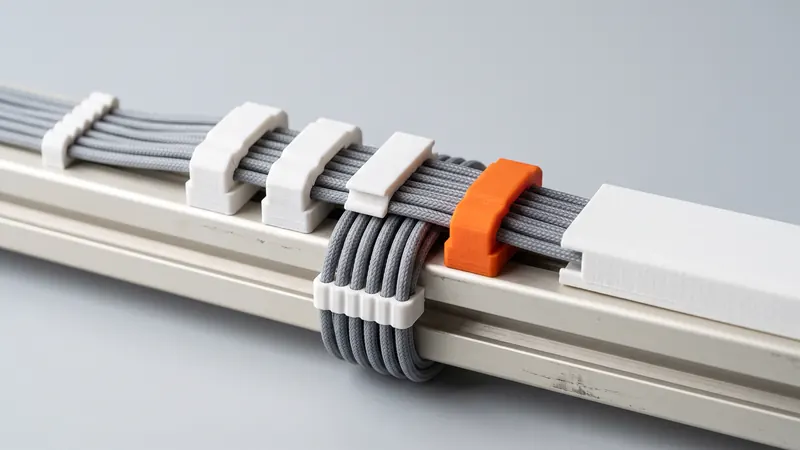

3D отпечатано управление на кабели: Скоби, гребени и кабелни вериги от PA 12

Какво да отпечатате

Защо PA 12 е подходящ за управление на кабели

• Здрав и гъвкав. EOS дава на PA 2200 удължение при скъсване от 18 % в равнината на слоя, така че щипките могат да се огъват и отварят без да се чупят.
• Лек. Плътност от 0.93 g/cm³ добавя малко маса към движещите се машинни части.
• Химическа устойчивост. EOS посочва PA 2200 като устойчив на вода, горива, масла и гликол, което е важно при машините; вижте PA 12 устойчивост на топлина, химикали и UV лъчи.
• Електрически характеристики. EOS дава сравнителен индекс на проследяване (CTI) от най-малко 600 (IEC 60112). Това е оценка на материала, а не сертификация на детайл.

Проектиране на щипки, които държат

• Отвор за щракване. Направете отвора малко по-тесен от кабела или профила, върху който се защипва, и дайте на рамената достатъчно дължина, за да се огъват. Правилата за напрежение са в сглобки с щракване при SLS PA 12.
• Огъване в равнината на слоя. PA 2200 се разтяга много по-малко напречно на слоевете (EOS: 4 % в сравнение с 18 %). В калкулатора можете да изберете равнината на слоя за всеки детайл, така че рамената да се огъват в рамките на слоевете.
• Закръглете основите. Закръгленията там, където рамената се срещат с основата, предотвратяват пукнатини след много цикли.
• Входящи фаски. Фаската на входа насочва кабела навътре и намалява необходимата сила.
• Стени. Най-малко 0.8 mm, по-добре от 1.2 до 2 mm за рамена, които се огъват; по-тънките рамена са крехки.
• Тествайте първо. Нашите насоки за размери са ±0.3 % (най-малко ±0.3 mm). За плътно щракване поръчайте няколко тестови щипки в различни размери в една поръчка преди серията.

Канали, капаци и обтегачи

Каналите с капаци с щракване следват същите правила като кутиите с капаци с щракване; вижте 3D принтирани кутии и корпуси. Обтегачът трябва да притиска кабела по дължина, а не в една точка, и да има закръглен изходен ръб, за да не се пречупва кабелът. Завинтващите се части, които се монтират и демонтират често, получават резбови вложки; вижте резби и вложки в SLS PA 12.

Принтирани кабелни вериги

Една кабелна верига може да бъде принтирана като един възел от взаимно свързани звена. Хлабините между движещите се повърхности се нуждаят от около 0.5 mm, а прахът трябва да може да напусне всяка става; вижте принтирани на място панти. Калкулаторът отчита взаимно свързаните звена като един детайл, тъй като техните кутии се припокриват, и проверява дали цялата верига се побира в камерата (номинално 200 × 250 × 330 mm); дълга верига може да бъде сгъната или принтирана на секции, които се щракват една към друга. Принтираните вериги са подходящи за леки кабели и умерен брой цикли; за тежки кабелни вериги с много цикли каталожен продукт обикновено е по-добрият избор.

Цветово кодиране

Боядисаните щипки и гребени помагат за различаване на веригите с един поглед: един цвят за напрежение, тип сигнал или машинен модул. Черно и оранжево са в наличност; останалите 59 цвята добавят около един месец (20 работни дни) на същата цена. Вижте боядисване на SLS детайли.

Ограничения

• Огън: EOS класифицира PA 2200 като UL 94 HB, което не е клас за забавяне на горенето. Когато се изисква материал, забавящ горенето, PA 12, както го принтираме ние, не е правилният избор.
• Топлина: EOS дава от -40 до +80 °C при постоянно натоварване; проверявайте щипките близо до двигатели, резистори или радиатори.
• Инсталации, свързани с безопасността: съответствието на електрическата инсталация е отговорност на този, който я проектира и изгражда. Ние не сертифицираме детайли.

Поръчване

Моделирайте щипките за вашите кабели и профили, качете всички варианти заедно и задайте количеството за всеки детайл. Щипките са малки, така че много от тях се побират в една поръчка, а над определен общ обем детайли в една поръчка се прилага отстъпка за обем при принтиране. Стъпка по стъпка: как да поръчате SLS 3D принтиране онлайн. Имате нужда от проектиране на цялостното кабелно трасе на машина? Инженерите от prototype.builders могат да го разработят с вас.
