Enheter, skala och flerkroppsfiler: Hur kalkylatorn läser din modell

Den korta versionen

• STEP-filer innehåller sin enhet. Kalkylatorn konverterar dem automatiskt till millimeter.
• STL-filer innehåller ingen enhet. Kalkylatorn läser dem som millimeter; du kan ändra varje STL-fil till tum.
• Skala ändras inte av kalkylatorn. För att skriva ut en del större eller mindre, skala den i CAD och ladda upp den igen.
• Flerkroppsfiler delas upp i sina kroppar. Varje kropp kontrolleras och prissätts för sig; identiska kroppar slås ihop till en rad med ett antal.

Enheter i STEP-filer

En STEP-fil lagrar sin längdenhet tillsammans med den exakta geometrin. Kalkylatorn läser den enheten och konverterar modellen till millimeter, inklusive filer sparade i tum. Det finns inget att ställa in: alternativen för en STEP-del anger att enheten hämtades från filen. Detta är en anledning till att ladda upp STEP när du har CAD-modellen; de andra anledningarna finns i STEP vs STL.

Enheter i STL-filer

En STL-fil är en lista med trianglar angivna som vanliga siffror. Huruvida 50 betyder 50 millimeter eller 50 tum sparas inte någonstans. Kalkylatorn läser därför varje STL som millimeter och erbjuder ett enhetsbyte per fil: millimeter eller tum. Att byta analyserar om hela filen och bygger om alla dess delar, med nya storlekar, volymer och priser.

Omkopplaren erbjuder endast millimeter och tum. Filer i meter eller centimeter måste exporteras igen i millimeter. När den största dimensionen av en STL-del är under 2 mm varnar kalkylatorn för att delen är mycket liten och frågar om den exporterades i tum eller meter.

Kontrollera storleken före priset

Översiktstabellen visar storleken (begränsningsbox i millimeter) och volymen för varje del. Jämför en dimension med din ritning innan du tittar på priset. Ett enhetsfel är lätt att upptäcka i volymen: en del som läses in 25,4 gånger för liten i varje riktning har en volym som är cirka 16 000 gånger för liten (25,4³ ≈ 16 387).

En del som är alldeles för stor får inte plats i kammaren: kalkylatorn säger då att den inte får plats i någon orientering och prissätter den inte. Den nominella kammaren för vår EOS FORMIGA P 110 Velocis är 200 × 250 × 330 mm; kalkylatorn kontrollerar passformen mot den användbara volymen och visar det i meddelandet. Om en verklig del är för stor, kontakta oss om att dela upp den.

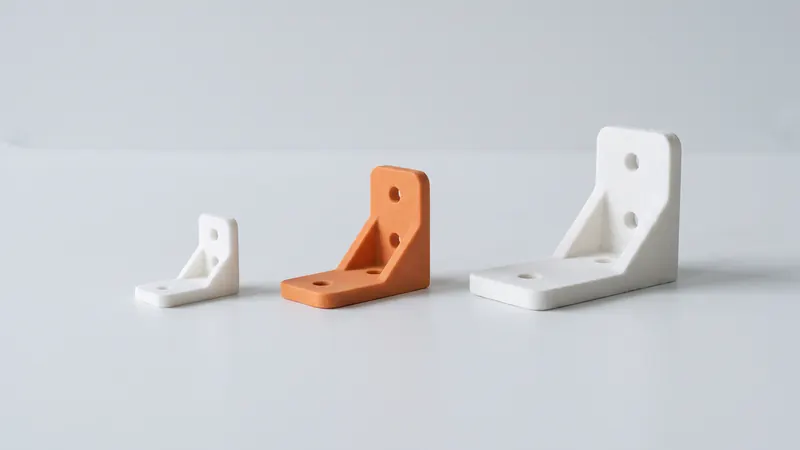

Skala en modell

Bortsett från omkopplaren för millimeter eller tum för STL, prissätter kalkylatorn geometrin exakt som den laddades upp. För att skriva ut en del i en annan storlek, skala den i ditt CAD- eller nätverktyg och ladda upp den nya filen. Innan du gör det, tänk på vad skalning innebär:

• Volym och pris växer med faktorns kub. En del som skalas till dubbla storleken har åtta gånger så stor volym.
• Spelrum skalas också. Ett mellanrum på 0,4 mm som skalas till 50 % blir 0,2 mm och kan smälta samman. Designa om passningar istället för att skala dem; se toleranser och spelrum.
• Väggar och detaljer blir tunnare. Nedskalning kan pressa väggar under cirka 0,8 mm, vilket kalkylatorn flaggar för, och dräneringshål under minimimåttet på 5 mm.
• Standardfunktioner skalas inte. Gängor, hål för insatser och skruvsäten måste behålla sina standardstorlekar.

Flerkroppsfiler: hur kalkylatorn delar upp dem

En STEP-sammanställning eller en STL kan innehålla flera solider. Mätt som en del skulle två fästen som ligger isär i en fil ha en enorm begränsningsbox och verka inte få plats. Kalkylatorn delar därför upp varje fil i kroppar:

1. Separata solider hittas. Varje sammanhängande bit av modellen är en kandidatkropp.
2. Bitar som rör vid varandra eller överlappar blir en del. Bitar vars begränsningsboxar rör vid varandra eller överlappar skrivs ut som en bit, till exempel en bussning i sitt hål eller två solider som är sammanfogade yta mot yta.
3. Små fragment ignoreras. Bitar under 1 mm³, såsom lösa ytor, tas bort och tabellen anger detta.
4. Varje kropp analyseras för sig: storlek, volym, kammarpassform, lagerplan, inneslutna håligheter och pris.
5. Identiska kroppar slås ihop till antalet. Kroppar med samma volym och ytarea (inom 0,1 %) och samma boxdimensioner (inom 0,1 mm) bildar en rad vars antal är deras mängd. Speglade och roterade kopior räknas som identiska. Du kan ändra antalet.

Varje rad är namngiven efter filen och numret på dess kropp eller kroppar, och den första raden i filen anger hur många kroppar den innehåller och hur många delar de utgör. En fil med en enda kropp beter sig som tidigare.

Sammanställningar: vad du ska ladda upp

• Separata delar: håll ett tydligt mellanrum mellan dem, eller ladda upp dem som separata filer. En liten del som ligger inuti begränsningsboxen för en större, till exempel inuti en C-formad del, slås ihop med den.
• En bit gjord av flera solider: förena dem i CAD före export. En kropp gjord av överlappande eller nästlade solider får varningen att den prissätts som en bit, och överlappande volym räknas dubbelt.
• Hårdvara: ta bort skruvar, metallinsatser, bussningar och lager före export. Om de lämnas kvar i filen slås de ihop med delen och prissätts som nylon.
• Print-in-place-mekanismer: sammankopplade delar som ett gångjärn skrivs ut tillsammans, och kalkylatorn behandlar dem som en bit, vilket är vad du vill. Se print-in-place-gångjärn.
• Ihåliga delar: ett inre tomrum är en del av dess kropp; inneslutna håligheter prissätts som solida tills du lägger till dräneringshål. Se ihåliga delar och dräneringshål.

Checklista före uppladdning

• STEP när du har CAD-modellen; STL i millimeter annars.
• Storleken i översiktstabellen stämmer överens med din ritning.
• Modellen är i sin slutgiltiga skala, med passningar och standardfunktioner omdesignade snarare än skalade.
• Separata delar har ett tydligt mellanrum; delar som är tänkta som ett stycke är sammanfogade.
• Skruvar, insatser och annan hårdvara är borttagna.
• Antalet delar och kvantiteterna i tabellen stämmer överens med det du vill beställa.

Nätfel som öppna eller icke-mångfaldiga kanter behandlas i hur man kontrollerar och reparerar en STL-fil. Om en modell behöver omarbetas före utskrift kan specialisterna på prototype.builders ta över den.

Vanliga frågor

Varför är min del 25,4 gånger för liten efter uppladdning?

STL-filen exporterades med största sannolikhet i tum. STL-filer innehåller ingen enhet, och vår kalkylator läser dem som millimeter. Ändra filen till tum i delalternativen så analyseras den om i rätt storlek.

Läser kalkylatorn enheten i en STEP-fil?

Ja. En STEP-fil lagrar sin enhet, och kalkylatorn konverterar modellen till millimeter automatiskt, inklusive filer sparade i tum.

Kan jag skala en modell i kalkylatorn?

Nej. Förutom växlingen mellan millimeter och tum för STL-filer, prissätter kalkylatorn geometrin som den laddades upp. Skala modellen i CAD och ladda upp den igen, och kontrollera spelrum, väggar och standardfunktioner efter skalning.

Varför visas en fil som flera delar?

Filen innehåller flera separata solider. Kalkylatorn delar upp den i kroppar, kontrollerar och prissätter var och en och gör en merge av identiska kroppar till en rad med en kvantitet.

Varför prissätts två av mina delar som en?

Delar vars begränsningsboxar rör vid varandra eller överlappar behandlas som en del, eftersom de skulle skrivas ut som ett stycke. Håll ett tydligt mellanrum mellan separata delar eller ladda upp dem som separata filer.

Vad händer med identiska delar i en fil?

Kroppar med samma volym, area och boxdimensioner, inklusive speglade eller roterade kopior, slås ihop genom en merge till en rad med antalet som kvantitet. Du kan ändra kvantiteten.
