3D отпечатани ризници и тъкани: гъвкави структури от SLS найлон

Как работят отпечатаните тъкани

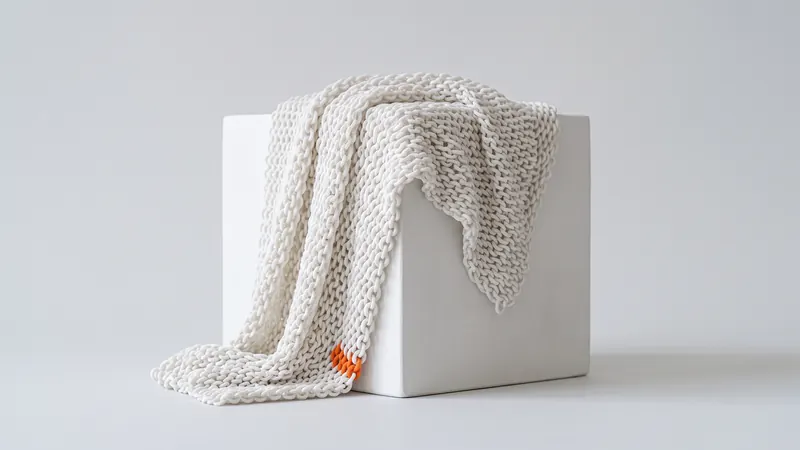

Отпечатаната тъкан е мрежа от малки твърди елементи, свързани така, че всеки да може да се движи спрямо съседите си. Самият материал не трябва да се огъва; тъканта получава своята гъвкавост от хлабината в ставите. Често срещани дизайни:

• Пръстеновидна ризница: всеки пръстен преминава през няколко съседни, както при традиционната ризница.
• Тъкани от плочки: плоски плочки, свързани с малки бримки или панти отдолу, със затворена повърхност отгоре.
• Вериги: единична линия от звена, за каишки, ленти и декоративни верижки.
• Кинематични структури: триъгълни плочки, които се сгъват по всякаква крива, често използвани за бижута и дизайнерски обекти.

Защо SLS е процесът за отпечатани тъкани

При SLS частите растат в легло от PA 12 прах. Прахът, който не е слят, остава свободен и носи всяко звено, така че затворените пръстени, преплетените бримки и плътните модели от плочки изобщо не се нуждаят от поддържащи структури. При печат с филамент или смола всяко звено би се нуждаело от поддръжка, а премахването им измежду пръстените е практически невъзможно. Същият принцип стои зад отпечатаните на място панти и движещи се възли.

PA 12 също е подходящ за употреба: EOS дава на PA 2200 плътност от 0.93 g/cm³, така че дори голямо парче остава леко, а материалът е достатъчно здрав за звена, които се огъват и дърпат при манипулиране с тъканта.

Правила за проектиране на отпечатана ризница

• Разстояние от поне 0.5 mm. Между всеки две звена оставете поне 0.5 mm от всички страни. Праховите зърна до слята повърхност частично се топят и залепват за нея; звена, които са твърде близо, се сливат заедно.
• Звена, достатъчно здрави за манипулиране. Калкулаторът предупреждава за стени, по-тънки от 0.8 mm, а тънките звена могат да се счупят по време на обезпрашаване и бластиране. Направете напречните сечения на пръстените и пантите на плочките удобно по-дебели от това.
• Изход за праха. Всяка празнина е пълна с прах след отпечатване. Отворените форми на звената и късите празнини се почистват лесно; затворените джобове и дългите, тесни празнини задържат прах.
• Достатъчно хлабина. Колкото повече хлабина има във всяка става, толкова по-меко пада тъканта и толкова по-лесно се почиства. Много стегнатата тъкан е по-твърда и по-трудна за обезпрашаване.
• Тествайте мостра. Отпечатайте първо малък квадрат, за да проверите гъвкавостта, външния вид и почистването. Мострата е малка и струва малко.

Общите правила са в насоките за проектиране за SLS.

Размер и сгъване

Нашата камера е 200 × 250 × 330 mm, а калкулаторът проверява дали качената форма се побира, включително в наклонени позиции. Плоско парче тъкан, по-голямо от това, все още може да бъде отпечатано, ако е проектирано сгънато, навито или уплътнено в CAD, така че отпечатаната форма да се побира в камерата и тъканта да се разгъне след обезпрашаване. Две неща, които трябва да имате предвид: уплътнената тъкан задържа повече прах, така че почистването изисква повече внимание, а сгънатата форма е това, което се ценообразува. Алтернативно, отпечатайте тъканта на панели и ги свържете със звена след това.

Как калкулаторът обработва файлове с ризници

Моделът на ризница е файл с много отделни твърди тела. Калкулаторът разделя файловете с множество тела на части, но телата, чиито ограничаващи кутии се допират или припокриват, се запазват заедно като една част. Преплетените звена се припокриват, така че цялата тъкан се ценообразува като една част, въз основа на нейния обем и размер, както всяка друга част. Отделните парчета в същия файл, например два несвързани панела, се разпознават като отделни части, а идентичните отделни парчета се обединяват в количеството. Повече в единици, мащаб и файлове с множество тела.

Проверете единиците, преди да качите: STL се чете в милиметри, с превключвател към инчове в калкулатора; STEP файловете носят своята единица.

Покритие и цвят

След обезпрашаване всяка част се бластира със стъклени перли и се полира в DyeMansion Powershot DUAL. Бластирането също така почиства праха измежду звената и изглажда контактните повърхности, така че тъканта се движи по-свободно. Боядисването с течни бои TCN оцветява повърхностния слой без покритие, така че не затваря празнините. Черно и оранжево са налични на склад; останалите 59 цвята добавят около един месец (20 работни дни) към времето за доставка, на същата цена. Вижте боядисване на SLS части.

Типични приложения

• Костюми, косплей и сценични реквизити
• Модни аксесоари, бижута и дизайнерски обекти
• Гъвкави покрития и декоративни панели
• Продуктови демонстрации и мостри за търговски изложения, които показват какво може да направи SLS
• Ленти, каишки и верижки за устройства

Отпечатаната найлонова ризница е гъвкава, декоративна структура. Тя не е предпазно оборудване и ние не правим никакви твърдения относно защита срещу порязвания, удари или други опасности.

Често задавани въпроси

Как се прави 3D-отпечатана ризница?

Звената се моделират вече преплетени и се отпечатват като едно цяло. При SLS неслетият прах поддържа всяко звено по време на печат, така че няма поддържащи структури за премахване. След отпечатване прахът се отстранява измежду звената и тъканта се движи свободно.

Защо SLS е най-добрият метод за 3D-отпечатана тъкан?

Печатът с филамент и смола се нуждае от поддържащи структури под надвесите, а поддръжките между преплетените звена са почти невъзможни за премахване. SLS не се нуждае от поддържащи структури, така че затворените пръстени, плочките с панти и плътните модели от звена се отпечатват както са проектирани.

Колко голяма може да бъде отпечатаната тъкан?

Отпечатаната форма трябва да се побира в нашата камера от 200 × 250 × 330 mm. По-големи тъкани могат да бъдат проектирани сгънати или уплътнени в CAD, така че да се побират, и да се разгънат след обезпрашаване; калкулаторът проверява дали формата, която качвате, се побира.

Как се ценообразува файл с ризница?

Калкулаторът разделя файловете с множество тела на части, но телата, чиито ограничаващи кутии се допират или припокриват, се броят като една част. Следователно преплетените звена образуват една част, ценообразувана като всяка друга част въз основа на нейния обем и размер.

Може ли 3D-отпечатаната ризница да бъде боядисана?

Да. Частите могат да бъдат боядисани в един от 61 цвята; боята прониква в повърхността, вместо да я покрива, така че не затваря празнините между звената. Черно и оранжево са налични на склад; другите цветове добавят около един месец.
