STEP nebo STL: jaký soubor nahrát pro 3D tisk?

Krátká odpověď

Pokud váš díl pochází z CAD systému, nahrajte STEP: nese přesnou geometrii a její jednotky, takže se nic neztratí ani omylem nezmění měřítko. Pokud váš díl existuje pouze jako síť, z 3D skenu, sochařského softwaru nebo staženého modelu, nahrajte STL: je to nativní jazyk nástrojů pro práci se sítěmi. Naše kalkulačka přijímá oba (.step, .stp a .stl).

Co je uvnitř každého souboru

Proč je STEP obvykle lepší volbou

Jednotky nelze zaměnit

Soubor STL obsahuje pouze souřadnice. Zda „25,4“ znamená milimetry nebo palce, v souboru není uvedeno. Díl navržený v palcích a načtený v milimetrech bude 25,4krát menší; opačná chyba z něj udělá obrovský objekt. Soubor STEP deklaruje své jednotky, takže se velikost načte správně.

Křivky zůstávají přesné

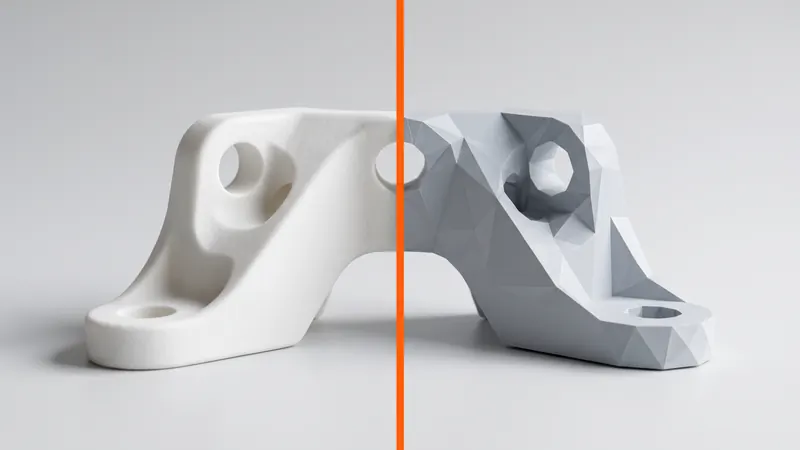

V STL je díra polygon. Pokud je export hrubý, 10 mm díra se stane viditelným mnohostěnným hranolem a tiskárna tyto plošky věrně reprodukuje. Soubor STEP obsahuje přesný válec; převod na jemnou síť, kterou tiskárna potřebuje, probíhá na naší straně se známým, jemným nastavením.

Sestavy zůstávají oddělenými díly

Mnoho CAD exportů obsahuje několik těles: kryt a jeho víko, přípravek a jeho pouzdra, několik variant vedle sebe. STEP je zachovává jako samostatná tělesa. V STL je vše jedním mrakem trojúhelníků a jednotlivá tělesa musí být rozpoznána z geometrie.

Kdy je STL správnou volbou

• Díl byl vytvořen pomocí sculptingu, naskenován nebo vygenerován (mřížky, topologická optimalizace) a nemá žádné CAD těleso.
• Stáhli jste si model jako STL a nemáte zdrojový soubor.
• Váš software exportuje STEP špatně, například jako síť zabalenou do STEP, což nepřináší žádnou výhodu.

STL funguje naprosto dobře, pokud je exportován pečlivě. Následující část ukazuje jak.

Jak exportovat kvalitní STL

• Používejte milimetry. Je to běžný standard pro 3D tisk a vyhnete se tak chybám v měřítku.
• Zvolte jemné rozlišení. CAD systémy to nazývají výška tětivy, odchylka nebo tolerance (jak moc se může faseta odchýlit od skutečného povrchu) a úhlová tolerance. Odchylka přibližně 0,01 mm a malý úhel zajistí hladké křivky bez vzniku obrovských souborů.
• Exportujte jako binární STL. Je několikanásobně menší než ASCII STL se stejnou geometrií.
• Exportujte objemová tělesa, nikoliv plochy. Síť musí být uzavřená: každá hrana musí být sdílena přesně dvěma trojúhelníky. Otevřené plochy nelze tisknout jako objem.
• Zkontrolujte výsledek. Před nahráním otevřete STL v prohlížeči a prohlédněte si zakřivené plochy a malé otvory.

Jak exportovat kvalitní STEP

• Exportujte objemová tělesa. Plošná tělesa, náčrty a konstrukční geometrie nejsou potřeba.
• AP214 nebo AP242 jsou široce podporovány; AP203 funguje také.
• Skryjte to, co se nemá tisknout. Šrouby, ložiska a referenční geometrie v sestavě by se jinak načetly jako díly.
• Jeden soubor na díl, nebo jeden soubor sestavy: obojí funguje; kalkulačka tělesa rozdělí.

Jak naše kalkulačka čte oba formáty

Analýza probíhá ve vašem prohlížeči, když nahrajete soubor:

• STEP je převeden na velmi jemnou síť (lineární odchylka 0,005 mm) a jeho jednotky se načtou ze souboru, takže modely v palcích budou mít správnou velikost.
• STL se načítá v milimetrech. Pokud je váš soubor v palcích, přepněte jednotku pro daný soubor a velikost i cena se aktualizují.
• Více těles v jednom souboru se rozdělí na samostatné díly, u každého se kontroluje velikost a počítá cena zvlášť; identická tělesa se seskupí a určí se jejich množství.
• Kontroly sítě: jsou hlášeny otevřené hrany, non-manifold hrany, plochy s nekonzistentní orientací, převrácené normály a uzavřené dutiny. Otevřená síť je stále naceněna, ale s varováním.
• Kontrola návrhu: tenké stěny a uzavřené dutiny, ve kterých by uvízl prášek, jsou označeny; viz pravidla pro navrhování pro SLS.

U souborů STEP se objem a povrch počítají z jemné sítě; na referenčních testovacích dílech kalkulačky je odchylka od přesných hodnot nejvýše několik setin procenta na zakřivených plochách a nulová na rovinných.

Časté problémy při nahrávání a jejich řešení

A co soubory 3MF, OBJ a nativní CAD soubory?

3MF je novější síťový formát, který ukládá jednotky i více objektů, a OBJ je běžný ve vizualizaci. Nativní CAD soubory závisí na softwaru a jeho verzi. Naše kalkulačka čte STEP a STL, které umí exportovat každý CAD i síťový nástroj.

Až bude soubor připravený, nahrajte ho do okamžité kalkulačky SLS: uvidíte 3D náhled, umístění v tiskárně, kontrolu návrhu a cenu. Více o přesnosti v článku SLS tolerance a vůle; pokud model teprve potřebujete navrhnout, specialisté z prototype.builders navrhují díly a prototypy.

Časté dotazy

Je pro 3D tisk lepší STEP nebo STL?

STEP je lepší, když díl pochází z CAD: ukládá přesnou geometrii, jednotky a samostatná tělesa. STL je správná volba, když díl existuje pouze jako síť, například z 3D skenování nebo sochařského softwaru.

Má soubor STL jednotky?

Ne. Soubor STL ukládá jen souřadnice, takže stejný soubor lze číst v milimetrech i v palcích. Naše kalkulačka čte STL v milimetrech a umožňuje přepnout soubor na palce.

Jaké rozlišení mám použít při exportu STL?

Exportujte jako binární STL v milimetrech s odchylkou (výškou tětivy) přibližně 0,01 mm a malou úhlovou tolerancí. To zajistí hladké křivky bez velmi velkých souborů.

Mohu nahrát sestavu jako jeden soubor STEP?

Ano. Kalkulátor rozdělí soubor na jednotlivá tělesa, zkontroluje a nacení každé zvlášť a seskupí identická tělesa s množstvím. Před exportem skryjte šrouby a další kupované díly.

Jaké formáty souborů kalkulačka SLS přijímá?

STEP (.step, .stp) a STL (.stl). Lze nahrát několik souborů najednou.

Co znamená varování o otevřených hranách?

Síť není uzavřená, obvykle proto, že byly exportovány povrchy místo objemového tělesa. Díl je stále naceněn, ale před objednáním byste měli exportovat objemové těleso nebo síť opravit.
