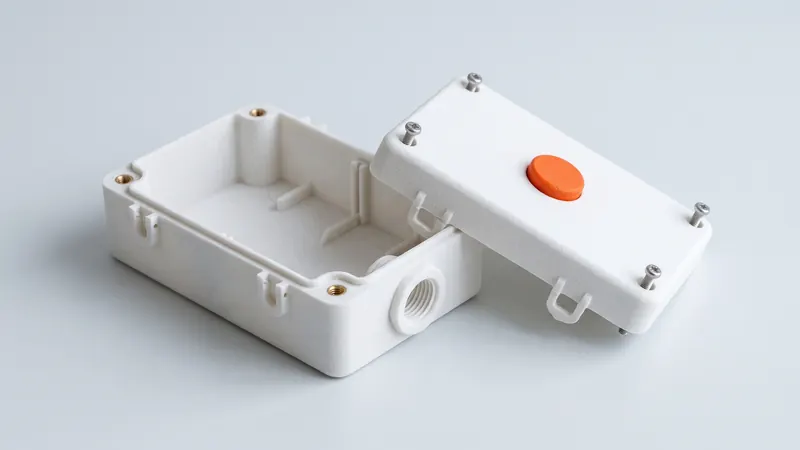

3D tisk krabiček a krytů z SLS nylonu PA 12

Proč SLS funguje dobře pro krabičky

• Žádné podpěry: vnitřní žebra, nálitky, spony a podkosy se tisknou bez podpůrných struktur.
• Houževnatý materiál: PA 12 přežije pády, vibrace a montáž zacvakávacích spojů; pro PA 2200 uvádí EOS tažnost při přetržení 18 % ve vrstvách.
• Integrace: montážní úchyty, vedení kabelů, držáky světlovodů, plochy pro štítky a panty mohou být součástí krytu.
• Malé série: žádná forma, takže deset stejných krytů nebo deset variant stojí stejné úsilí.
• Povrchová úprava a barva: každý díl je otryskán skleněnými kuličkami a vyleštěn; barvení dodává matnou, rovnoměrnou barvu.

Stěny, žebra a rovné plochy

Stěny o tloušťce zhruba 1,5 až 3 mm poskytují stabilní a ekonomické kryty. Velmi tenké stěny se ohýbají a jsou křehké při manipulaci; velmi silné stěny zvyšují náklady a při chladnutí se více smršťují. Velké ploché panely se mohou mírně prohnout; žebra na vnitřní straně, mírné zakřivení nebo příruba podél okraje je udrží rovné a tuhé. Udržujte tloušťku stěny co nejrovnoměrnější a zaoblete vnitřní rohy. Pokyny pro navrhování pro SLS uvádějí minimální rozměry prvků.

Víko a základna: jak do sebe zapadají

Detaily: zacvakávací spoje z SLS PA 12, závity a zatavovací vložky, panty tištěné vcelku.

Lícování a tolerance

Naše směrnice pro navrhování pro laserem spékaný PA 12 je obecná tolerance ±0,3 % se spodní hranicí ±0,3 mm. Pro víko, které se nasouvá na základnu, je běžným výchozím bodem celková vůle asi 0,3 až 0,5 mm mezi dvěma tištěnými díly. Pokud musí deska plošných spojů, displej nebo konektor přesně sedět, ponechte kolem nich prostor a upevněte je pomocí žeber, spon nebo šroubů spíše než těsnou kapsou. Více v Tolerancích a vůlích pro SLS.

Nálitky, distanční sloupky a montáž elektroniky

• Podepřete nálitky žebry ke stěně, aby se neodlomily.
• Zaoblete základnu každého nálitku a distančního sloupku.
• Použijte vložky pro šrouby, které se budou často utahovat.
• Ponechte vůli kolem desek a součástek; obecná tolerance roste s velikostí.
• Naplánujte vedení kabelů a odlehčení tahu uvnitř krytu.

Otvory: kabely, konektory, tlačítka a větrání

Kabelové vstupy, výřezy pro konektory a otvory pro tlačítka se tisknou dobře. Navrhněte je na jmenovitou velikost s určitou vůlí a zkontrolujte lícování se skutečnou součástkou. Větrací štěrbiny a mřížky jsou v SLS snadné, protože nejsou potřeba žádné podpěry; udržujte mřížky dostatečně silné, aby přežily odstraňování prášku a tryskání. Světlovody a průhledná okénka vyžadují jiný materiál; PA 12 je neprůhledný.

Těsnění a stupně krytí IP: upřímné limity

Laserem spékaný PA 12 má mírně porézní povrch a tištěné stěny nejsou automaticky vodotěsné nebo plynotěsné. Utěsnění krabičky závisí na návrhu spoje, těsněních, kabelových průchodkách a samotném požadavku. Stupeň krytí IP je vlastností hotového, sestaveného produktu a musí být na něm testován; my stupně krytí IP necertifikujeme. Pro ochranu proti stříkající vodě a prachu často stačí dobře navržené pero a drážka s těsněním; pro ponoření nebo tlak důkladně testujte nebo zvažte jiný proces.

Teplo uvnitř krabičky

Elektronika produkuje teplo a PA 12 měkne, když se zahřívá. EOS uvádí teplotu průhybu při zatížení pro PA 2200 64 °C při 1,80 MPa a 157 °C při 0,45 MPa. Samotné kryty nesou malé napětí, ale nálitky držící teplé součástky a upnuté šrouby ano. Větrejte tam, kde je to potřeba, a udržujte zatížené prvky mimo horká místa.

Barva a vzhled

Tištěné krabičky vycházejí matně bílé po otryskání skleněnými kuličkami a vyleštění v DyeMansion Powershot DUAL, což je zahrnuto v ceně. Černá je běžnou volbou pro technické kryty; černá a oranžová jsou skladem s běžnou dodací lhůtou. Všech 61 barev z katalogu barev lze vybrat v kalkulačce s okamžitou cenou; dodání barev, které nejsou skladem, trvá přibližně o měsíc déle. Barvivo obarví povrchovou vrstvu bez povlaku, takže lícování zůstává podle návrhu. Více v barvení dílů z SLS.

Nejprve prototyp, poté malá série

Typický postup: vytiskněte jeden kryt, zkontrolujte, jak sedí deska, konektory a víko, upravte vůle a nálitky, a poté objednejte sérii. Protože každá tisková úloha SLS zpracovává všechny díly stejným způsobem, série krytů z jedné objednávky je konzistentní. Varianty, jako jsou různé výřezy pro různé verze produktu, nevyžadují žádné náklady na nástroje a lze je objednat současně.

Kontrolní seznam pro tištěný kryt

• Stěny o tloušťce přibližně 1,5 až 3 mm, rovnoměrné, s žebry na velkých rovných plochách.
• Spoj víka zvolený podle toho, jak často se otevírá: západky, šrouby nebo vložky.
• Vůle přibližně 0,3 až 0,5 mm u posuvných uložení mezi tištěnými díly.
• Nálitky vyztužené žebry ke stěnám a zaoblené u základny.
• Otvory zkontrolované podle skutečných součástek.
• Požadavek na těsnění definovaný a otestovaný na sestavě.
• Vejde se do komory 200 × 250 × 330 mm, nebo je rozdělen na části.

U krytů, které jsou součástí produktu, včetně tepelného návrhu, těsnění nebo certifikace, vám mohou s návrhem a prototypy pomoci specialisté z prototype.builders.

Časté dotazy

Je SLS vhodné pro 3D tištěné kryty?

Ano. SLS PA 12 je odolný, nepotřebuje žádné podpůrné struktury a dokáže integrovat západky, nálitky pro šrouby, vedení kabelů a montážní prvky do jednoho dílu. Hodí se pro prototypy, malé série a zakázkové kryty až do velikosti komory naší tiskárny 200 × 250 × 330 mm.

Jakou tloušťku stěny by měl mít kryt z SLS?

Stěny o tloušťce zhruba 1,5 až 3 mm poskytují stabilní a ekonomické kryty z PA 12. Velké rovné stěny potřebují žebra nebo mírné zakřivení, aby zůstaly rovné a tuhé. Přesná volba závisí na velikosti, zatížení a způsobu montáže krytu.

Jsou kryty z SLS vodotěsné?

Ne automaticky. Laserem spékané díly mají mírně porézní povrch a těsnění závisí na návrhu spoje, těsněních a specifických požadavcích. Stupeň krytí IP musí být otestován na hotové sestavě; my stupně krytí IP necertifikujeme.

Jak upevním víko tištěného krytu?

Pomocí západek, šroubů do tištěných nálitků pro občasnou montáž, nebo kovových závitových vložek pro opakované otevírání. Šrouby do obyčejných tištěných otvorů jsou v pořádku pro několik cyklů; vložky vydrží mnohem déle.

Mohu získat tištěný kryt v černé barvě?

Ano. Černá a oranžová jsou skladem s běžnou dodací lhůtou; všech 61 barev lze vybrat v kalkulačce s okamžitou cenou a dodání barev, které nejsou skladem, trvá přibližně o měsíc déle.

Jak velký může být tištěný kryt?

Až do velikosti komory 200 × 250 × 330 mm naší tiskárny EOS FORMIGA P 110 Velocis. Kalkulačka zkontroluje, zda se díl vejde, když nahrajete model. Větší kryty lze rozdělit na části, které se spojí.
